在電源應用過程中，為保證電源的供電穩定與電源的安全，常常會設計外圍保護電路以確保電源使用過程中不被損壞。外圍電路包括浪涌沖擊保護電路、防靜電保護電路、EMI濾波電路、脈沖群抗擾電路。本文將對浪涌沖擊保護電路中使用的壓敏電阻MOV的使用和選型方法展開論述。
一、什么是壓敏電阻 ？
壓敏電阻，即MOV（Metal Oxide Varistors），是一種非線性伏安特性的限壓型保護器件，其本體是由氧化鋅顆粒組成的矩陣結構，顆粒之間的晶界類似雙向PN結的電氣特性。
壓敏電阻的應用場合：壓敏電阻器常常與被保護器件或裝置并聯使用，在電路承受過壓時進行電壓鉗位，吸收多余的電流從而實現對后級電路的保護。
壓敏電阻的主要特性：當兩端所加電壓在標稱額定值以內時，其電阻值幾乎為無窮大，處于高阻狀態，漏電流低至幾十微安；當兩端所加電壓稍微超過額定值時，其電阻值急劇下降，立即處于導通狀態，工作電流增加幾個數量級，反應時間低至納秒級。當兩端所加電壓超過其最大限制電壓時，它將完全擊穿損壞，無法自行恢復。
正常使用時，壓敏處于漏電流區，受浪涌沖擊時進入非線性區泄放浪涌電流，一般不能進入飽和區。當壓敏電壓較低時，壓敏工作于漏電流區，呈很大電阻，漏電流很小；當電壓升高到非線性區，電壓變化不大，電流在相當大范圍內變化，限壓特性較好；當電壓再升高，壓敏進入飽和區，呈現很小的線性電阻，電流很大，時間一長壓敏會過熱而燒壞甚至炸裂。因此，壓敏電阻不能長期承受1mA的電流。
壓敏電阻的特點：
（2）工作電壓范圍寬(主流18-1800V，分若干檔)，根據市場主流，主要如下：
●5D——V1mA：18~750V ●7D——V1mA：18~820V
●10D——V1mA：18~1100V ●14D——V1mA：18~1800V
●20D——V1mA：18~1800V ●25D——V1mA：18~1800V
（3）對過壓脈沖響應快(幾至幾十nS)；
（4）耐沖擊電流的能力強(可達100-15000A），根據市場主流，主要如下：
●5D——V1mA=18~56V時，I=100A；V1mA=68~750V時，I=400A
●7D——V1mA=18~68V時，I=500A； V1mA=82~820V時，I=1750A
●10D——V1mA=18~68V時，I=500A；V1mA=82~1100V時，I=2500A
●14D——V1mA=18~68V時，I=1000A；V1mA=82~1800V時，I=4500A
●20D——V1mA=18~68V時，I=2000A；V1mA=82~1800V時，I=6500A
●25D——V1mA=18~68V時，I=4500A；V1mA=82~1800V時，I=15000A
（5）漏電流小(低于幾至幾十uA)；
（6）電阻溫度系數小。
二、壓敏電阻命名規則

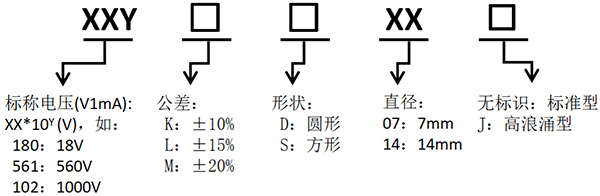

壓敏電阻命名如下圖：
例如471KD14：標稱電壓為470VDC，公差為±10%（即動作電壓在423~517VDC之間），形狀為圓形，直徑14mm。
三、規格計算
（1）步驟一：壓敏電壓（VARISTOR VOLTAGE）計算
V1mA=1.5Vp=2.2Vnom （1）
式中，Vp為電路額定電壓的峰值，Vnom為額定交流電壓的有效值。
例如：某客戶使用金升陽LHE60-20B12電源產品，額定輸入電壓為220VAC，則壓敏電阻電壓值V1mA=1.5Vp=1.5×1.414×220V=476VDC，V1mA=2.2Vnom=2.2×220V=484VDC，因此壓敏電阻的擊穿電壓V1mA可選在470－480V之間，如V1mA選470V，對應471KDxx壓敏。
（2）步驟二：最大允許電壓（MAXIMUM ALLOWABLE VOLTAGE）計算
此電壓分交流（VACrms）和直流（VDCr）兩種情況：
VACrms≈0.64V1mA （2）
VDCr≈0.83V1mA （3）
還是以步驟一的例子，則計算步驟如下：
V1mA=470V，則VACrms≈0.64V1mA =300VAC，VDCr≈0.83V1mA =390VDC。而471KDxx壓敏對應的VACrms=300V，VDCr=385V，步驟一計算出的參數驗證可行。
（3）步驟三：通流容量（I(8/20us)）計算
最大通流量與壓敏電阻直徑成正比。在選擇壓敏電阻直徑時，要確定被保護電路的雷擊浪涌等級，以此來選擇壓敏電阻的最大通流量。
對壓敏進行沖擊試驗時，隨著所進行的沖擊次數的增加，每次所施加的沖擊電流要相應減小。通常，現行的技術規格書中都給出壓敏沖擊1次的I值。因此，一般我們在選擇壓敏時，其通流容量要按壓敏浪涌壽命次數定額曲線中沖擊10次到100次來計算，其實際通過的浪涌電流約為最大沖擊通流量的30%左右（即0.3I）。

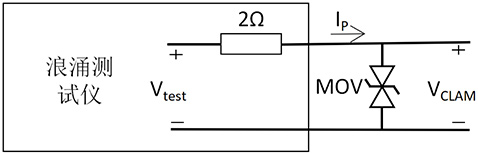

如果不知道浪涌等級所要求的通流量，可按照下圖以壓敏兩端的差模電壓進行計算。
例如：浪涌差模電壓Vtest=2KV，壓敏電阻471KDxx最大限制電壓VCLAM=775V則通流量計算：
I P= (Vtest - VCLAM) / 2 = 612.5A （4）
I=IP/0.3=2042A （5）
471KD10壓敏對應的通流量（看壓敏規格書Withstanding Surge Current列）I為2500A，大于2042A ；而471KD07壓敏對應的通流量I只有1750A；故步驟一的案例中，壓敏電阻建議選擇10D以上，如471KD10。
四、關鍵指標
1)標稱壓敏電壓(V1mA)：指通過規定持續時間的脈沖電流（一般為1mA 持續時間一般小于400mS）時壓敏電阻器兩端的電壓值；
2)最大限制電壓(VCLAM)：即殘壓，指在壓敏能承受的最大脈沖峰值電流Ip及規定波形下壓敏電阻兩端電壓峰值；
3)通流容量(IP )：指在規定的條件（規定的時間間隔和次數，施加標準的沖擊電流）下，允許通過壓敏電阻器上的最大脈沖（峰值）電流值；
4)漏電流：指在25℃條件下，當施加最大連續直流電壓時，壓敏電阻器中流過的電流值；
5)等級電壓：指壓敏電阻中通過8/20等級電流脈沖時在其兩端呈現的電壓峰值。
五、注意事項
1)響應時間：壓敏電阻的響應時間為ns級，比氣體放電管快，比TVS管稍慢一些；
2)結電容：壓敏電阻的結電容一般在幾百到幾千pF的數量級范圍，很多情況下不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因為其結電容較大會增加漏電流，在設計防護電路時需要充分考慮；
3)通流容量：壓敏電阻的通流容量較大，但比氣體放電管小；
4)電路位置：壓敏電阻一般應用在產品的輸入端L線和N線之間，置于保險絲之后，熱敏電阻之前；
5)殘壓：壓敏電阻的殘壓（即最大限制電壓）會直接施加到產品的后端電路，殘壓過大可能會導致后端器件損壞（如整流橋或者大電容），因此設計時要保證殘壓不超過后級電路能承受的最大電壓；
6)在電路設計時，輸入壓敏電阻的投影要遠離控制IC，防止浪涌測試時IC受干擾，導致輸出電壓在浪涌測試時出現掉電。
六、壓敏電阻的測量
單獨測量：通常壓敏電阻具有良好的非線性，即阻值隨所加電壓的增加而減少，且具有雙向電流特性。測量時，將萬用表置于R×1k擋，測其兩引腳之間的正反向絕緣電阻，均為無窮大，否則說明漏電流過大。如果所測電阻過小，說明壓敏電阻已損壞，不能使用。可以用數字萬用表測量壓敏電阻。
