電池管理系統（BMS）傳導騷擾整改與分析
-
2017-08-17
-
6945
按照汽車電子標準要求，車載設備需要滿足相應的汽車電磁兼容標準要求，一般EMI需滿足標準GBT 18655 Class 3等級要求。
客戶系統現使用URB2405YMD-6WR3、B0560LS-1W應用于新能源汽車電池管理系統（BMS）中，對電源端口進行傳導騷擾電壓法、電流法測試時，均不能滿足標準要求。為此，對設備的傳導騷擾性能進行分析和整改。

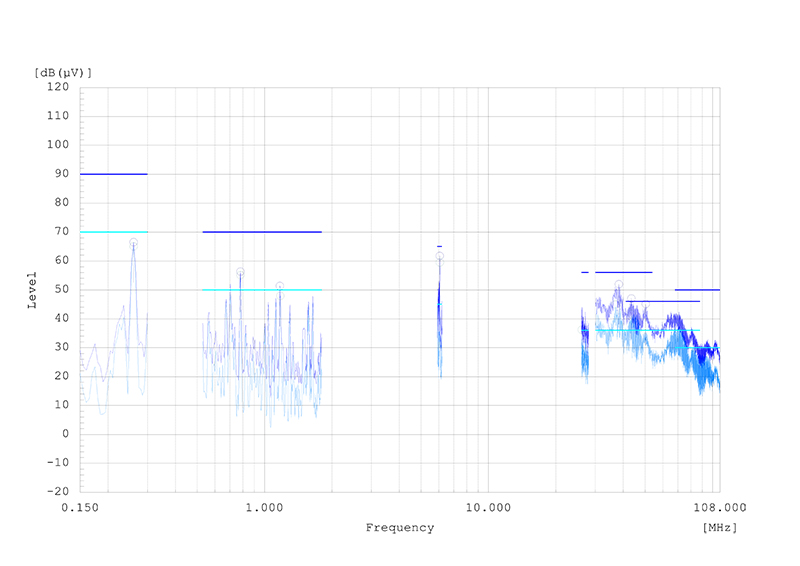

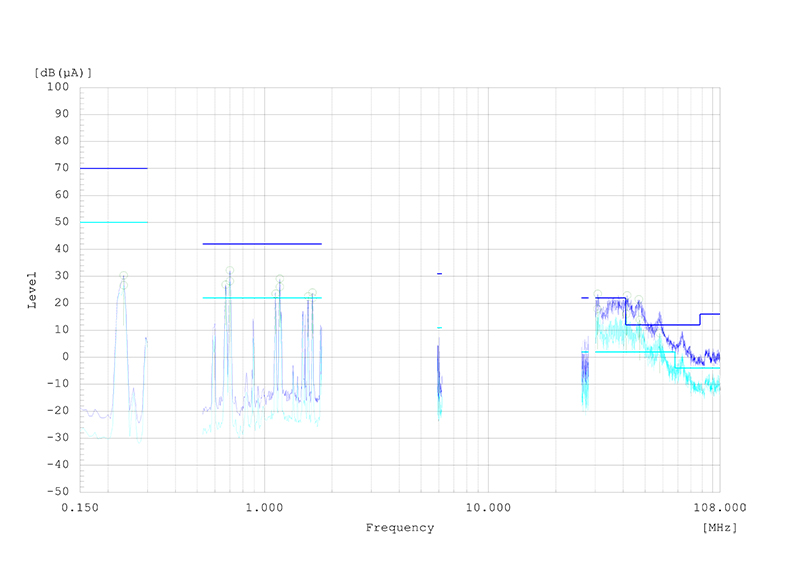

圖1 電壓法原始測試結果 圖2 電流法原始測試結果
二、原因分析：
根據初始測試結果發現，電壓法、電流法低中高頻均存在超標。現場對客戶系統進行了測試方法與板級分析，分析結果如下：
1、測試方法：
按照電壓法測試方法，LISN與EUT的電源連接線長為200mm+200mm（如圖3中的“6”），而客戶端初始測試時，線長有幾米長度，不符合標準測試條件。
圖3 電壓法測試布置圖
2、輸入濾波：根據URB2405YMD-6WR3技術手冊推薦電路，此電路滿足信息技術設備EN 55022標準的EMI Class B等級要求，測試頻率0.15MHz-30MHz。而汽車電子GBT 18655標準的測試頻率為0.15MHz-108MHz，同時汽車電子的Class 3級的限值遠遠比信息技術設備的Class B限值要低。因此在進行濾波電路設計時，考慮到的需要更多，而且要兼顧輸入與輸出濾波。
圖4 電源原始濾波電路
從圖4可以看出，整個系統輸入端、輸出端只有簡單的電容與差模電感濾波，很難滿足汽車電子標準要求。
3、PCB布局：
從整個設備可以看出，輸入端濾波電路的整個地是一大塊，各種信號共一個地，重點是未經過濾波電路，因此此電路布局方式容易導致濾波電路失效或弱化濾波效果。
三、整改過程：
根據原因分析，并結合以下改善方法：
1、完善測試方法，將電源線設備在400mm左右；
2、通過割板，將輸入地進行分割（無法完全分割），在輸入端增加如圖5濾波電路；
3、在URB2405YMD-6WR3的輸入正與輸出正、輸入負與輸出負各增加一個1nF/2KV 1206 的陶瓷電容；
4、在輸入電源線上套磁環。

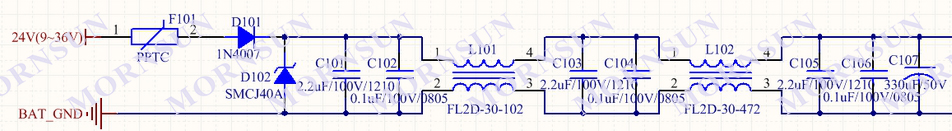

圖5 整改輸入濾波電路
圖6 整改后電壓法測試結果
從圖6可以看出，結合上述四個措施后，電壓法測試可以滿足汽車標準GBT 18655 Class 3級要求（由于增加外圍電路后無法使用金屬外殼，所以測試結果是裸板測試）。
圖7 整改后電流法測試結果
從圖7可以看出，結合上述四條措施，電流法測試無法滿足汽車標準GBT 18655 Class 3級要求，超標3dB，只能滿足Class 2等級（由于增加外圍電路后無法使用金屬外殼，所以測試結果是裸板測試）。
四、整改總結：
1、測試方法：汽車電子傳導騷擾電壓法、電流法及輻射騷擾測試，測試布置均存在較大區別，同時不同的測試布置對測試結果會產生較大的影響，因此，進行測試時應嚴格按照標準布置進行測試。
2、濾波電路：汽車電子EMI等級相對信息技術設備標準，限值要求低很多，因此，在進行EMI濾波
電路設計時，需要考慮的多一些。針對濾波電路的設計，可以參考整改過程中的第2、第3點，同時由于整個設備的信號線與電源線綁在一起，因此建議在URB2405YMD-6WR3的輸出端增加一個共模電感進行濾波處理，減小噪聲通過輸出耦合。
3、PCB布局：濾波電路布局時，盡量走直接方式，同時如果其他信號要與電源共地，需要經過濾波電路之后再與地相連接，避免濾波電路失效。
